MONTAGE DU SYSTEME ECOPLEIN

Conception et

fabrication en France

Le système Ecoplein comprend :

Une réserve avec flotteur
Un boitier ou une platine de commande, ( suivant modèle )
Une vanne motorisée pour les modèles MAXYACHT ( 45 et 60 )

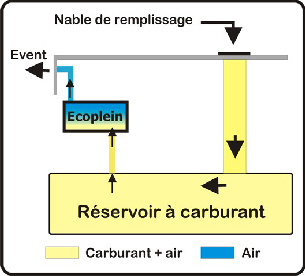

Montage du système autonome:

Installer la réserve verticalement sous le niveau de l'évent et plus haut que le niveau maxi du réservoir.
Fixer cette réserve avec le kit de pose, sectionner le tuyau de l'évent, le raccorder sur la partie basse et la partie haute de la réserve.
Brancher la fiche venant du boîtier sur le détecteur de la réserve.
Placer les deux piles dans le boitier.

Comme vous pouvez le constater, l'installation est simple et rapide.

Les systèmes intégrés et MAXYACHT demandent une installation spécifique et une alimentation sur le circuit électrique du bateau.

Conception et crédits photos JLD Copyright © 2010 D.R. Diffusion


Système à piles installé

Platine intégrée installé

Réserve installée
